Katedra Mikroelektroniki i Technik Informatycznych Politechniki Łódzkiej; Komputerowe projektowanie układów

a zarazem stosunkiem rezystancji R1 i R2 :

Wyprowadzić wzory:

1

  R

URE2MP  k  u1*U  T

T

n

oraz

U  REF  U  G  k  u *U  T  U  BE  1,205V

gdzie UG jest napięciem przerwy energetycznej.

Jaki ważny warunek powinny spełniać tranzystory pracujące w układzie?

Projekt 3.4 (Tydzień 13, opcja 4) Przerzutnik Schmitta.

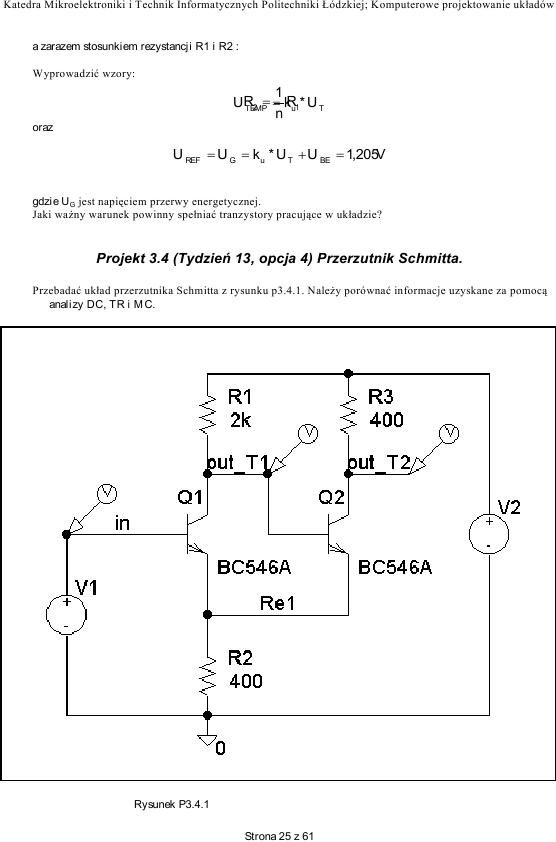

Przebadać układ przerzutnika Schmitta z rysunku p3.4.1. Należy porównać informacje uzyskane za pomocą

analizy DC, TR i MC.

Rysunek P3.4.1

Strona 25 z 61
