Urządzenie demonstracyjne umożliwiające sterowanie procesem przemysłowym przez sieć Internet

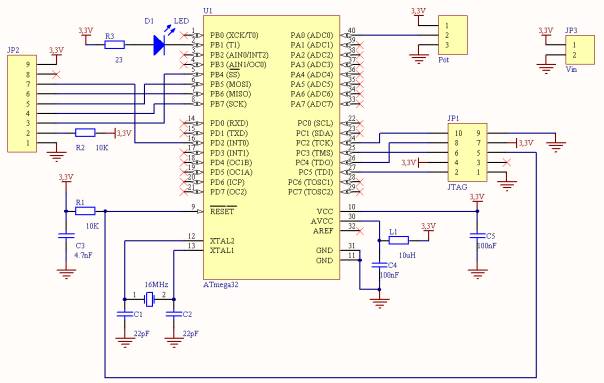

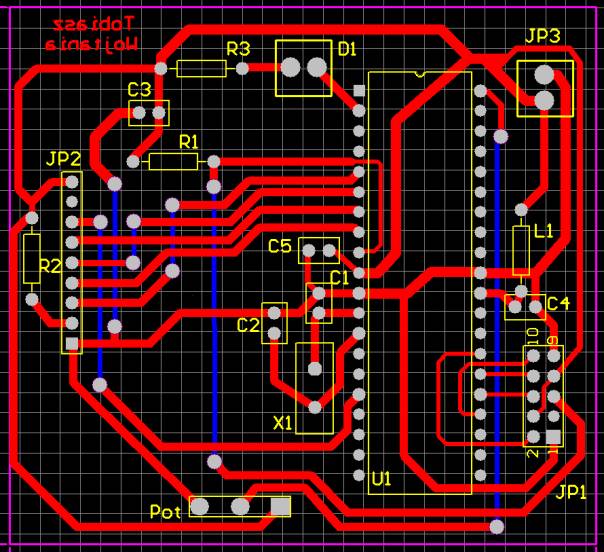

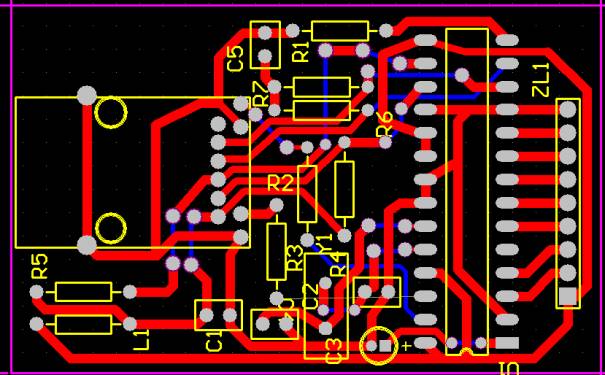

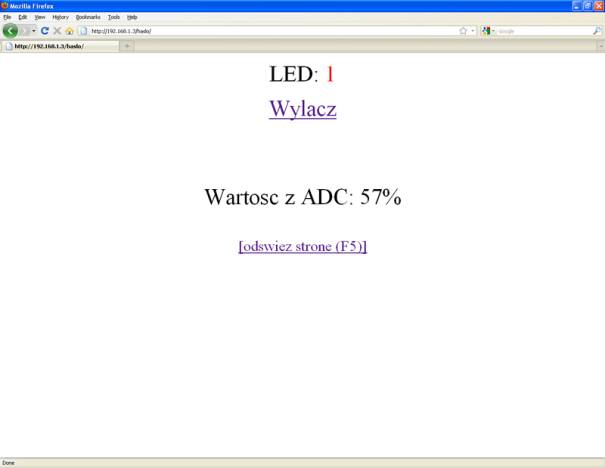

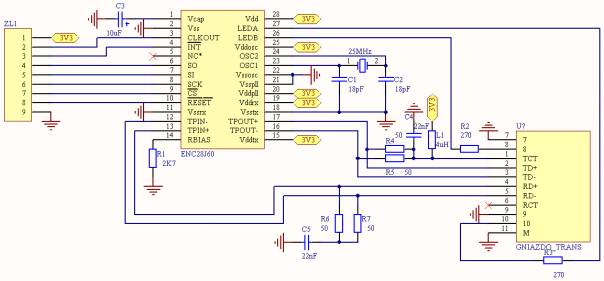

W ramach projektu pracy inżynierskiej pt. "Komunikacja w systemach przemysłowych wykorzystujących sieć Internet" wykonałem urządzenie będące webserwerem, umożliwiające zdalny odczyt wartości analogowej i sterowanie cyfrowym wyjściem przez Internet. Sterowanie odbywa się z przeglądarki internetowej, której przycisk zmiany stanu wyjścia i przycisk odświeżania bieżącej wartości z wejścia analogowego zostały wykonane w formie odsyłaczy (hiperłącza). W polu adres URL przeglądarki znajduje się numer IP urządzenia i hasło dostępu (zaprogramowane w mikrokontrolerze). Urządzenie składa się z dwóch modułów: sterującego i sieciowego. Moduł sterujący zawiera mikrokontroler ATmega32 (z programem sterującym i programowym stosem TCP/IP) oraz potencjometr do zadawania wartości analogowej i diodę LED do wizualizacji stanu wyjścia cyfrowego. Moduł sieciowy łączy się z modułem sterującym za pomocą listwy goldpin (budowa kanapkowa). Zawiera kontroler Ethernetu ENC28J60 oraz gniazdo z wbudowanym transformatorem MagJack. Działanie układu zostało przetestowane w dwóch warunkach: bezpośrednie podłączenie do karty sieciowej za pomocą kabla skrosowanego oraz podłączenie do sieci o topologii gwiazdy z centralnym switchem za pomocą kabla straight-trought. Do testowania jakości połączenia wykorzystany został program Ping, a do analizowania pakietów program WireShark. Urządzenie zostało sprawdzone pod względem bezawaryjnej pracy przez czas 24 godzin. Wykonane urządzenie, schematy ideowe, schematy obwodów drukowanych oraz zrzut ekranu okna przeglądarki przedstawiają zdjęcia.



Tobiasz Wojtania
