POLITECHNIKA ŁÓDZKA

Wydział Elektrotechniki, Elektroniki,
Informatyki i Automatyki







Praca dyplomowa inżynierska

Mikroprocesorowy system do sterowania i monitoringu
odbiornika energii elektrycznej



Andrzej Wojciech Zamojski

Nr albumu 143666







Opiekun pracy:

Prof. Andrzej Napieralski



Dodatkowy opiekun:

Mgr Zbigniew Kulesza






Łódś, 2011

Streszczenie

Praca została poświęcona sterowaniu i monitoringowi odbiornika energii elektrycznej w sieci jednofazowej. Obiektem monitoringu jest pobierana przez urządzenie energia, zarówno czynna, bierna jak i pozorna oraz współczynnik mocy. Obiektem sterowanym jest monitorowany odbiornik energii elektrycznej, którego prąd obciążenia jest niewiększy niż 12 A. Pod pojęciem sterowania kryje się możliwość wyłączania urządzenia zasilanego w określonym momencie czasu lub załączenie go o danej godzinie na określony czas.



Wykorzystywana w projekcie warstwa sprzętowa została oparta na układzie scalonym ADE7763 firmy Analog Devices, mikrokontrolerze LPC2106 (z rdzeniem ARM7TDMI-S) firmy NXP, pamięci EEPROM 25LC640 firmy Microchip, zegarze czasu rzeczywistego DS1302 firmy Maxim i wyświetlaczu graficznym opartym o sterownik KS0108. Zadaniem scalonego układu pomiarowego jest pomiar mocy z sygnału prądowego, uzyskiwanego za pomocą przekładnika prądowego, oraz napięcia pobieranego z sieci energetycznej 230 V.



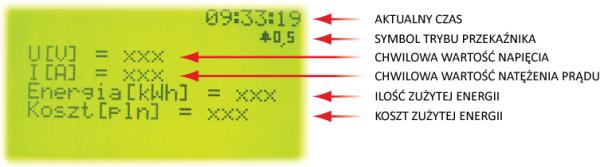

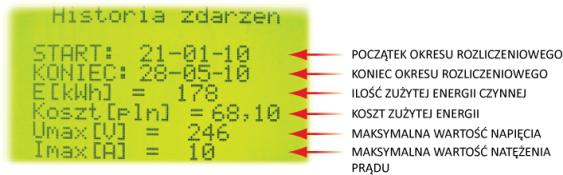

Układ mikroprocesorowy analizuje dane uzyskiwane za pomocą magistrali SPI, która umożliwia transfer danych z szybkością dochodzącą do kilkudziesięciu Mb/sek. Ponadto posiada możliwość zapisywania serii danych pomiarowych w pamięci EEPROM z użyciem czasu otrzymanego z zegara RTC oraz wyświetlania danych za pomocą wyświetlacza graficznego. Komunikacja z użytkownikiem odbywa się przy użyciu klawiatury. Ponadto układ prototypowy jest zasilany napięciem sieciowym, dzięki czemu redukuje koszty dodatkowych śródeł zasilania.



Ważnym zagadnieniem będącym istotną częścią pracy jest proces projektowania płytki drukowanej PCB, uwzględniający problem zakłóceń, izolacji części mocy od części sterowania oraz bezpieczeństwa użytkowania urządzenia prototypowego.



Zdjęcia wykonanego układu

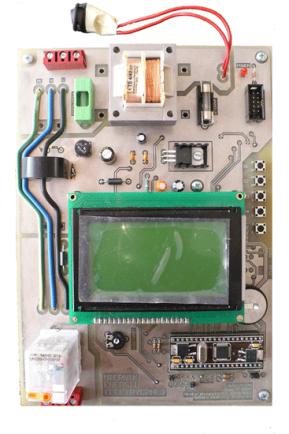

Widok z góry

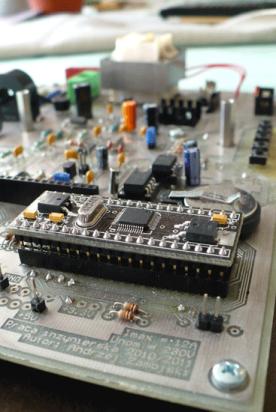

Widok na mikrokontroler

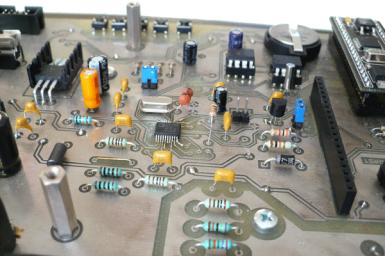

Widok na układ pomiarowy
